東芝推出新款IC晶片,為提升穿戴裝置和物聯網設備續航能力開闢道路

日本川崎–()–(美國商業資訊)–東芝電子元件及儲存裝置株式會社(「東芝」)已向市場推出了「TCK12xBG系列」負載開關IC,其靜態電流[1]顯著降低,額定輸出電流為1A。這些新型IC採用小型WCSP4G封裝,將支援產品開發者研發創新功耗更低、續航更長的新一代穿戴裝置和物聯網設備。產品今天開始量產出貨。

TCK12xBG系列採用新驅動電路,實現了0.08nA的典型導通靜態電流[1]。這比東芝目前的產品TCK107AG降低了99.9%,效率大幅提升,可大大延長由小型電池供電的穿戴裝置和物聯網設備的續航時間。

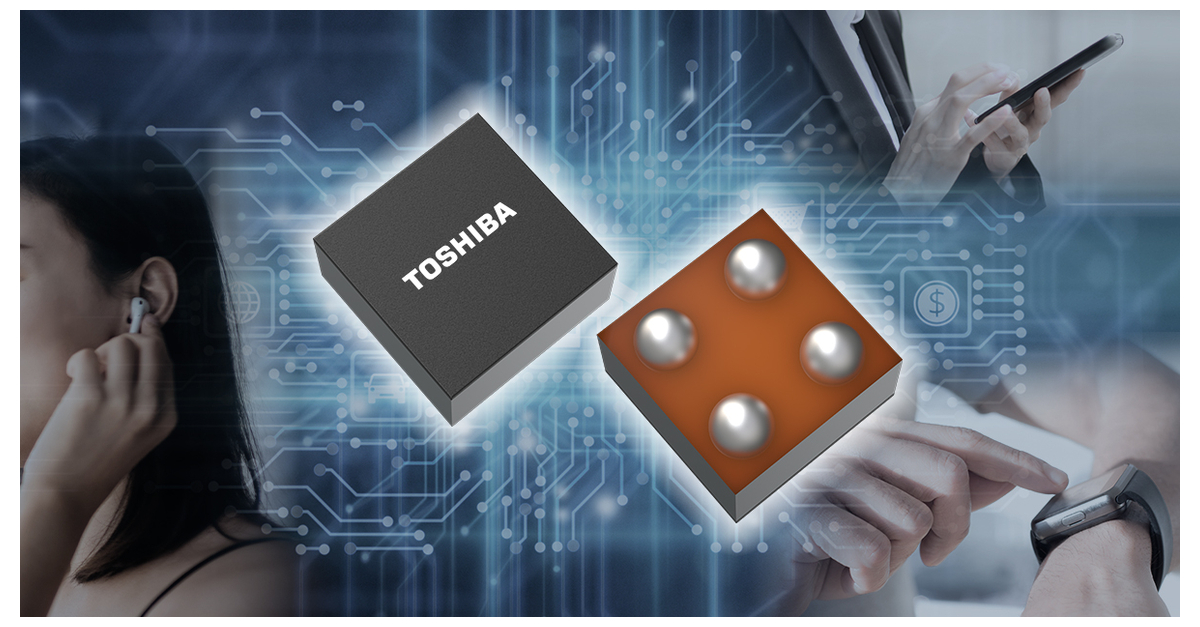

WCSP4G是專為此產品開發的新封裝,比TCK107AG小34%左右,僅有0.645×0.645毫米,可以安裝在小型電路板上。它的背面塗層可減少安裝過程中對如此微小晶片造成的損傷。

東芝為該系列產品準備了三種IC:在高電平有效時開啟自動放電的TCK127BG;在高電平有效時不開啟自動放電的TCK126BG;在低電平有效時開啟自動放電的TCK128BG。產品開發者和設計者可自由選擇最適合其設計要求的負載開關IC。

東芝將繼續加強低靜態電流技術產品,為設備小型化和能耗降低以及永續發展的未來做出貢獻。

應用

  • 穿戴裝置、物聯網設備、智慧手機(感測器電源開關等)
  • 替代由MOSFET、電晶體等離散半導體組成的負載開關電路。

特性

  • 超低靜態電流(導通狀態)[1]:IQ=0.08nA(典型值)。
  • 低待機電流(關閉狀態):IQ(OFF)+ISD(OFF)=13nA(典型值)
  • 緊湊型WCSP4G封裝:0.645×0.645mm(典型值),厚度:0.465mm(最大值)
  • 背面塗層可減少電路板安裝過程中的損壞

注釋:

[1] 在緊湊封裝尺寸為1mm2或更小、額定輸出電流為1A的負載開關IC中。東芝調查,截至2022年1月。

主要規格

(除非另有說明,否則@ Ta=25°C)

組件編號

TCK126BG

TCK127BG

TCK128BG

封裝

名稱

WCSP4G

尺寸典型值(mm)

0.645×0.645,

厚度:0.465(最大)

絕對

最大

額定值

輸入電壓VIN (V)

-0.3至6.0

控制電壓VCT (V)

-0.3至6.0

輸出電流IOUT (A)

直流

1.0

脈衝

2.0

功率耗散PD (W)

1.0

操作

範圍

(@Ta_opr

-40至85°C)

輸入電壓VIN (V)

1.0至5.5

輸出電流IOUT 最大值(A)

1.0

電氣

特性

靜態電流(導通狀態)

IQ典型值(nA)

@ VIN=5.5V

0.08

待機電流(關閉狀態)

IQ(OFF) + ISD(OFF) 典型值 (nA)

@ VIN=5.5V

13

導通阻抗RON 典型值(mΩ)

@VIN=5.0V, IOUT= -0.5A

46

@VIN=3.3V, IOUT= -0.5A

58

@VIN=1.8V, IOUT= -0.5A

106

@VIN=1.2V, IOUT= -0.2A

210

@VIN=1.0V, IOUT= -0.05A

343

交流

特性

VOUT 上升時間 tr典型值(μs)

@VIN=3.3V

363

363

363

VOUT下降時間 tf典型值(μs)

125

32

32

導通延遲tON 典型值(μs)

324

324

324

關斷延遲tOFF 典型值(μs)

10

10

10

自動放電功能

內建

內建

開關控制邏輯

高電平有效

高電平有效

低電平有效

樣品測試和供貨

線上購買

線上購買

線上購買

點選下方連結瞭解新產品更多資訊。

TCK126BG
TCK127BG
TCK128BG

請點選下面的連結瞭解更多東芝負載開關IC的資訊。

負載開關IC

點選下方連結透過網路經銷商查詢新產品的供應情況

TCK126BG
TCK127BG
TCK128BG
